J’ai récemment pris en charge le remplacement d’une carte CAME sur un portail coulissant à Bourg saint Christophe. Quand un automatisme lâche du jour au lendemain, je sais à quel point cela perturbe le quotidien… J’ai donc traité cette intervention avec la même rigueur que mes installations de systèmes de sécurité : diagnostic méthodique, remplacement complet et tests approfondis. D’ailleurs, ce type d’intervention s’intègre parfaitement dans une approche globale, notamment quand le client envisage plus tard d’ajouter des fonctionnalités domotiques. Voici comment j’ai procédé pour remettre en service cet automatisme en une demi-journée.
Diagnostic et identification de la défaillance
Le problème semblait clair dès mon arrivée : le portail coulissant refusait de répondre aux commandes. J’ai immédiatement orienté mon diagnostic vers la carte de commande CAME, ce fameux « cerveau » qui orchestre moteur, photocellules, fins de course et télécommandes.
L’environnement rendait l’enquête plus délicate. Le boîtier, exposé aux intempéries, avait accumulé poussière et humidité – deux ennemis redoutables pour l’électronique. J’ai découvert un faisceau de câbles dense (alimentation 230V, commandes basse tension, signaux des capteurs) dans un espace plutôt confiné.
Ma priorité : confirmer que la carte constituait bien le maillon défaillant. Avec mon multimètre, j’ai vérifié les tensions d’alimentation et testé les continuités. Bingo : la carte ne délivrait plus les signaux de commande corrects, malgré une alimentation électrique intacte.
Solution technique : remplacement méthodique
J’ai opté pour un remplacement complet de la carte CAME, accompagné d’une révision générale de l’installation. Ma méthode ? Une approche systématique qui évite les mauvaises surprises.
**Sécurisation et préparation**
Première étape incontournable : coupure totale de l’alimentation. J’ai ensuite procédé à un contrôle approfondi des tensions résiduelles – on n’est jamais trop prudent avec l’électricité. Le multimètre m’a permis de confirmer définitivement l’origine de la panne.
**Repérage et déconnexion**
Voilà où l’expérience devient déterminante… J’ai photographié chaque connexion sous plusieurs angles avant de débrancher quoi que ce soit. Chaque fil a reçu son étiquette – indispensable quand une dizaine de câbles de couleurs variées convergent vers les borniers ! Cette précaution me fait gagner un temps précieux au remontage et évite tout risque d’erreur fatale pour la nouvelle carte.
**Remise en état du boîtier**
J’ai soigneusement dépoussiéré l’intérieur du boîtier et inspecté l’état des connecteurs. L’humidité avait laissé quelques traces d’oxydation sur certains contacts – rien de dramatique, mais j’ai nettoyé ces points sensibles.

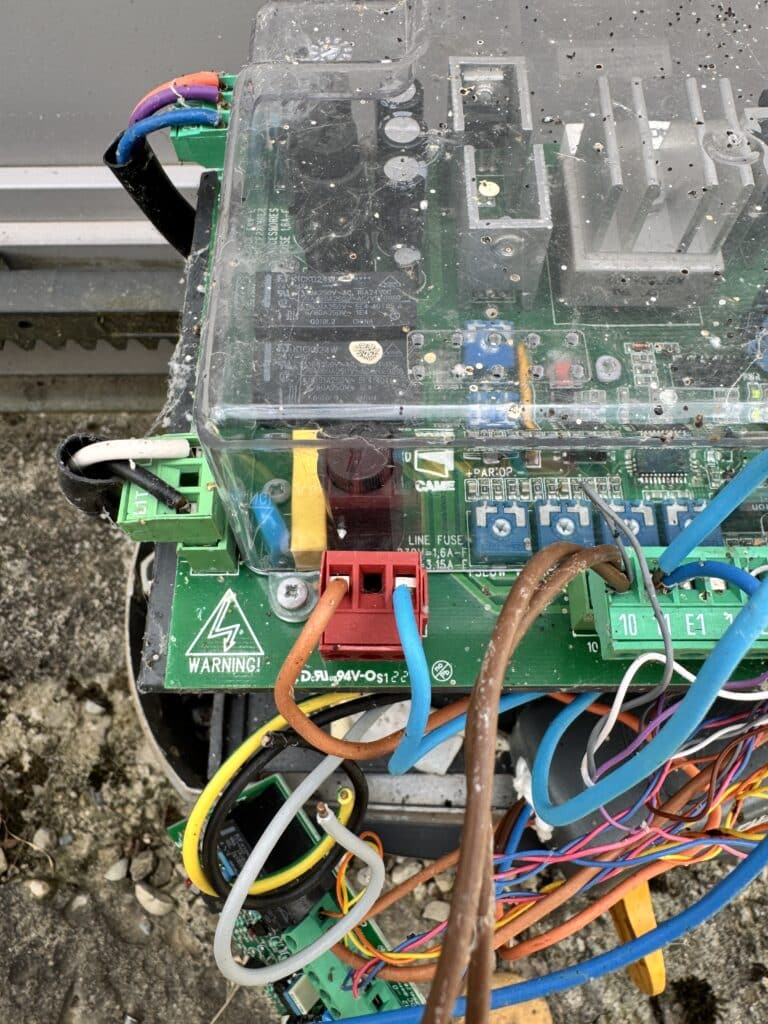

**Installation et raccordement**
La nouvelle carte CAME a pris place dans le boîtier. J’ai procédé au raccordement en suivant scrupuleusement le schéma constructeur et les préconisations de la norme NF C 15-100. Chaque connexion sur bornier a été serrée au couple approprié – ni trop faible (risque de mauvais contact), ni excessif (risque de casse).
Configuration et mise au point
Une fois le câblage terminé, j’ai remis l’installation sous tension progressivement. Premier test : vérification des voyants de la carte et des tensions de sortie.
J’ai ensuite configuré les paramètres via les potentiomètres intégrés : force de poussée, vitesse de déplacement, temporisations d’ouverture… Ces réglages fins déterminent le confort d’usage et la longévité du moteur.
Les périphériques de sécurité ont fait l’objet d’une attention particulière. J’ai testé les photocellules (détection d’obstacle), vérifié le bon fonctionnement des fins de course mécaniques et reprogrammé les télécommandes existantes.
Finitions et optimisations
Pour terminer, j’ai reorganisé le cheminement des câbles avec des serre-câbles appropriés. L’objectif ? Faciliter les futures interventions tout en préservant l’étanchéité du boîtier.
J’ai aussi pris soin d’expliquer au client les nouveaux réglages et lui ai remis quelques conseils d’entretien préventif (nettoyage périodique des photocellules, vérification visuelle du rail de guidage…).
Méthode et savoir-faire technique
Cette intervention illustre bien ma philosophie : allier rapidité d’exécution et rigueur technique. Mes quinze années d’expérience m’ont appris qu’une méthodologie éprouvée prime sur la précipitation.
Ma trousse d’outils adaptés (multimètre, pince ampèremétrique, tournevis isolés) me permet d’intervenir efficacement sur ce type d’automatisme. Mais au-delà de l’équipement, j’applique une logique de contrôle systématique : vérification avant intervention, tests intermédiaires et validation finale complète.
Cette nouvelle carte CAME ouvre également des perspectives d’évolution intéressantes. Le client pourra envisager plus tard des modules complémentaires (pilotage smartphone, intégration dans un système domotique global) sans repartir de zéro.
Bilan de l’intervention
Le portail de Bourg saint Christophe a retrouvé sa fiabilité d’origine en une demi-journée d’intervention. J’ai livré un automatisme parfaitement opérationnel, avec tous les réglages optimisés pour les conditions d’usage spécifiques du site.
Le client a récupéré son confort quotidien, accompagné d’explications claires sur le fonctionnement et les gestes d’entretien préventif. Cette approche pédagogique fait partie intégrante de ma prestation – comprendre son installation, ça permet de mieux la préserver.
